香水瓶上那块金属铭片和环形肩套，重量不到 5 克，却要扛住瓶身装配、反复触摸、酒精接触三重考验。设计稿拿来，先看能不能压出来，再定 LOGO 工艺和表面处理。薄片压铸、表面处理、LOGO 三件事必须一起看。
香水瓶铭牌和肩套是什么——它们凭什么值得单独开模
铭牌和肩套是香水瓶金属件里最容易被低估的两件。行业标准件通常包括瓶盖、颈套、肩套、铭牌、瓶底座五件，均可用锌合金压铸或铝压铸；颈套套在瓶颈外，和肩套同属瓶身过渡区。
它们值得单独开模，原因很实际：瓶盖主体壁厚通常在 1.2mm 以上，铭牌、肩套常做 0.5-0.8mm，浇注系统、冷却时间和脱模斜度无法用一套模具兼顾。两件又是改款最频繁的部位，拆开做，改 LOGO 不必动瓶盖模具。
| 维度 ↓ / 工艺 → | 凹刻（阴字） | 凸刻浮雕（阳字） ★默认推荐 | 镭雕（激光雕刻） | 丝印（平面）/ 移印（曲面） | 电镀填色（凹槽填漆/珐琅） |
|---|---|---|---|---|---|
| 立体感 | 弱 | 强 | 中 | 平 | 中 |
| 视觉效果 | 雅致内敛 | 立体醒目 | 精细小字符 | 色彩丰富 | 金属与色彩对比 |
| 耐久性 | 高 | 高 | 中 | 中 | 高 |
| MOQ 友好度 | 高 | 高 | 中 | 高 / 中 | 中 |
| 适配场景 | 高端极简 | 经典奢侈 / 酒瓶 | 极小字符 / 序列号 / 二维码 | 平面多色 / 弧面 LOGO | 复古徽章 / 家族纹章 |
| 常见翻车 | 渐变效果做不出 | 侧凸需滑块，模具贵 | 哑光面显弱 | 曲面误用丝印失败 | 软硬珐琅烤漆混淆 |
数据来源：世邦五金内部调研（2026）
薄片压铸：0.5-0.8mm 的片状件怎么压出来

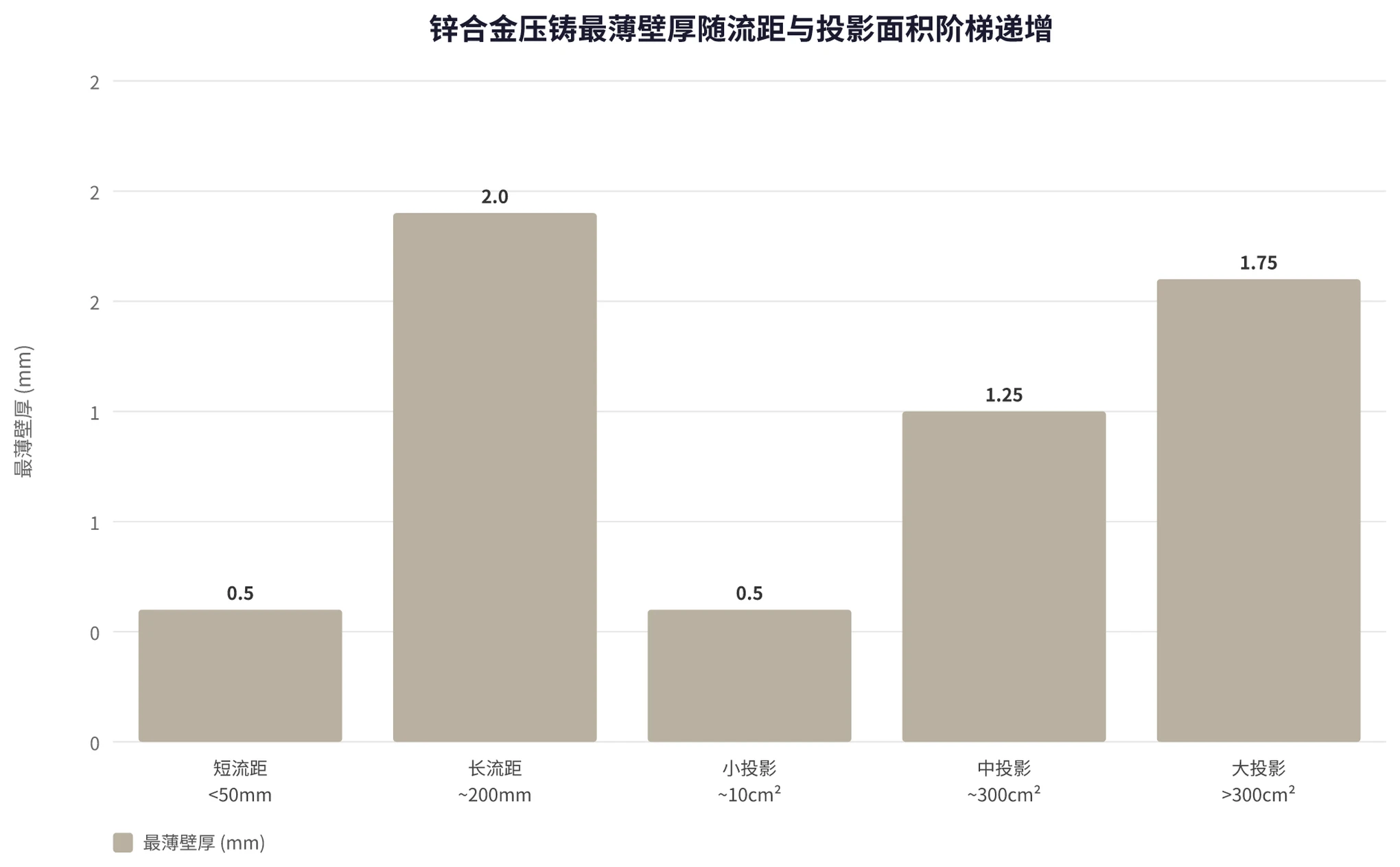

0.5-0.8mm 对铭牌、肩套是有前提的成熟工艺带，不是极限冒险。国际锌协会设计规则给出范围：小尺寸、约 10cm² 投影面积的件，最薄可到 0.5mm；约 300cm² 的中尺寸件为 1.0-1.5mm；大于 300cm² 则要到 1.5-2.0mm。NADCA 对小锌合金件 0.50mm 的口径也一致。
流距决定薄壁能不能填满：50mm 内可取小于 0.5mm，到了约 200mm，壁厚要升到约 2mm。铭牌、肩套多落在短流距，但”做得出”和”做得好”仍有差别。
两股锌液汇合温度不足就会形成冷隔——皮层下留接缝，喷涂盖得住，后道走电镀必起泡。浇口位置和流向要先做可制造性评估。薄截面冷却快、厚截面收缩慢，薄厚差大就会翘曲：国际锌协会的平面度经验值是最长对角线 × 0.33%，50mm 对角线薄片翘曲量可达 0.17mm，通常要靠数控加工校正。完全平面反而最贵，适当加细密纹路或微凸，表面更稳定。
正常脱模斜度取内表面 1°、外表面 0.5°、圆孔 0.1°。0° 不是不能做，但要上滑块、动模和方形顶出，模具成本明显上升。材质上，3# 锌合金是主力，尺寸稳定、流动性够、电镀性好；薄壁或复杂 LOGO 细节填不满时，可特别定 7#，镁含量由 3# 的 0.02-0.08% 降至 0.005-0.02%，流动性更好，单价略高。
LOGO 工艺选型：凹刻、凸刻浮雕、镭雕、丝印移印、电镀填色
LOGO 工艺没有单一的”最好”，要看平面还是弧面、要立体还是要颜色，以及后道表面处理。
| 工艺 | 立体感 | 视觉效果 | 耐久性 | MOQ 友好度 | 适配场景 | 常见翻车 |
|---|---|---|---|---|---|---|
| 凹刻（阴字） | 弱 | 雅致内敛 | 高 | 高 | 高端极简品牌 | 渐变效果做不出 |
| 凸刻浮雕（阳字） | 强 | 立体醒目 | 高 | 高 | 经典奢侈品、酒瓶 | 侧凸 LOGO 需滑块，模具贵 |
| 镭雕（激光雕刻） | 中 | 精细小字符 | 中 | 中 | 极小字符、序列号、二维码 | 哑光面显弱，亮面显强 |
| 丝印（平面）/移印（曲面） | 平 | 色彩丰富 | 中 | 高/中 | 平面多色、弧面 LOGO | 曲面误用丝印会失败 |
| 电镀填色（凹槽填漆/珐琅） | 中 | 金属与色彩对比 | 高 | 中 | 复古徽章、家族纹章 | 三档填料混淆 |
压铸 LOGO 默认先看凸刻浮雕。国际锌协会和 NADCA 都认为凸字比凹字经济：凹字需要反向加工模腔，锌液冲蚀后还容易劣化；凸字线宽至少 0.25mm，侧边斜度不小于 25°，高度不超过线宽，细衬线和纤细笔画容易糊。
镭雕适合极小字符，常规字符高度从 0.15mm 起，高端设备可到 0.05mm。亮面镀镍、镀金层对比强，哑光面或深色氧化面会变弱，最终以试刻为准。平面铭牌用丝印，最小线宽 0.2mm、字号 6pt；肩套和瓶肩过渡区是弧面，必须用移印，量产实用下限 0.1mm。
凹字填色不等于电镀：电镀是给整体表面镀镍、铬、金或玫瑰金，填色是在凹槽中填软珐琅、硬珐琅或烤漆。软珐琅有凹凸触感、成本低，适合中高端；硬珐琅表面齐平、耐刮度最高、成本最高，适合旗舰或限量款；烤漆色彩饱满，是平价替代。
镭雕和电镀顺序的风险，详见 FAQ-3。
表面处理怎么配 LOGO：电镀、PVD、氧化的呈现差异
表面处理决定 LOGO 最后挂在哪种底色上。水电镀亮度高、金属感强、成本适中，但薄片受挂具夹持、50-60°C 镀液温度、电流冲击和镀层内应力影响会翘曲。点接触或线接触挂具、弹性护套、控温精度 ±2°C、脉冲电镀或阴极移动，都是可执行的改善方向；具体良率要以电镀厂当下实测为准。
PVD 在真空中沉积金属薄膜，硬度更高，可做枪色、玫瑰金、香槟金等特殊色，单价通常比水电镀高 30-50%。阳极氧化只适用于铝材。中高端用水电镀，旗舰或特殊色考虑 PVD，铝制铭牌才考虑阳极氧化。
发图纸前品牌方要想清楚的几件事
图纸少一项，打样就可能多等一周。发给工厂前把下面七项写清楚：
- LOGO 文件和线宽。 凸刻浮雕线宽至少 0.25mm，镭雕字符从 0.15mm 起步；文件尽量给矢量图，位图要先描线。
- 平面还是弧面。 平面铭牌走丝印，弧面肩套走移印，并标出弧面曲率。
- 表面效果。 写清亮面或哑光、金银枪色或玫瑰金，以及拉丝、磨砂、喷砂等效果。
- 公差。 锌合金压铸线性公差为 CT4-CT6（GB/T 6414-2017、ISO 8062-3），世邦五金实测 CT4。CT4 已是压铸最好精度，不能拿 CNC 机加工的 ±0.02mm 要求来套。
- 瓶颈直径。 常用 15mm 和 18mm，公差 ±0.15-0.30mm；肩套、颈套内径必须按实物核对。
- 起订量和周期。 世邦五金常规起订量 5000 件，打样 15 天、开模 25 个工作日，合计约 6-8 周。量小且图独特，先用三维打印验证外观；LOGO 通用则优先看现有公模。
- 装配方式。 铭牌常用双面胶或套压，肩套常用卡扣或套压。卡扣需要弹性爪，模具上加滑块，成本会上升。
常见问题
铭牌和肩套为什么要单独开模？
瓶盖主体通常 1.2mm 以上，铭牌、肩套为 0.5-0.8mm 薄片，浇注系统、冷却时间和脱模斜度无法兼顾。它们又是改款频繁部位，拆开做 LOGO，迭代不动瓶盖，适合香水盖配件的整体规划。
LOGO 最小能做到多细？
压铸凸字线宽至少 0.25mm；镭雕字符常规 0.15mm、高端设备 0.05mm，实际以试刻为准；丝印线宽至少 0.2mm 且只限平面，曲面必须移印，实用下限 0.1mm。
镭雕和电镀哪个先做？
先雕后镀更稳妥：电镀过程中镀层会填平镭雕凹坑，镀层本身已经是保护层，不需要再单独钝化。先镀后雕会露出底材，必须补钝化，否则盐雾试验难达标。
软珐琅、硬珐琅、烤漆有什么区别？
软珐琅有凹凸触感、成本低，适合中高端；硬珐琅表面齐平、耐刮度最高、成本最高，适合旗舰或限量款；烤漆色彩饱满、成本低，但耐刮性低于珐琅。
锌合金 3# 和 7# 怎么定？
3# 是主力，尺寸稳定、流动性够、电镀性好，世邦五金默认走 3#。7# 镁含量更低，流动性更好，适合薄壁、复杂细节和 LOGO 清晰度要求高的件，单价略高且需特别定。
镜面效果能直接压铸出来吗？
不能。锌合金压铸毛坯带轻微纹理，镜面必须靠后道数控加工和抛光逐步做出；”镜面模具一次成型”是外行说法，实际工艺链是压铸出毛坯→数控精加工→抛光→可选镀铬提亮。
起订量不到 5000 件能开模吗？
能，但开模费摊到单件会偏高。量小、图独特，先用三维打印验证视觉；量小、LOGO 通用，可看世邦 WJ7001-WJ7097 系列 20 款公模，覆盖圆形、方形、异形、轻量和加重。真要开私模，5000 件是更经济的平衡点。
选 LOGO 工艺不是看哪个最高级，而是看哪个贴合品牌语言：凸刻浮雕做气场，凹刻做克制，电镀填色做复古。薄片压铸、表面处理、LOGO 三件套缺一不可；把线宽、曲面、表面、公差、瓶颈、起订量、装配七项发来，打样路径才不会中途改回去。
